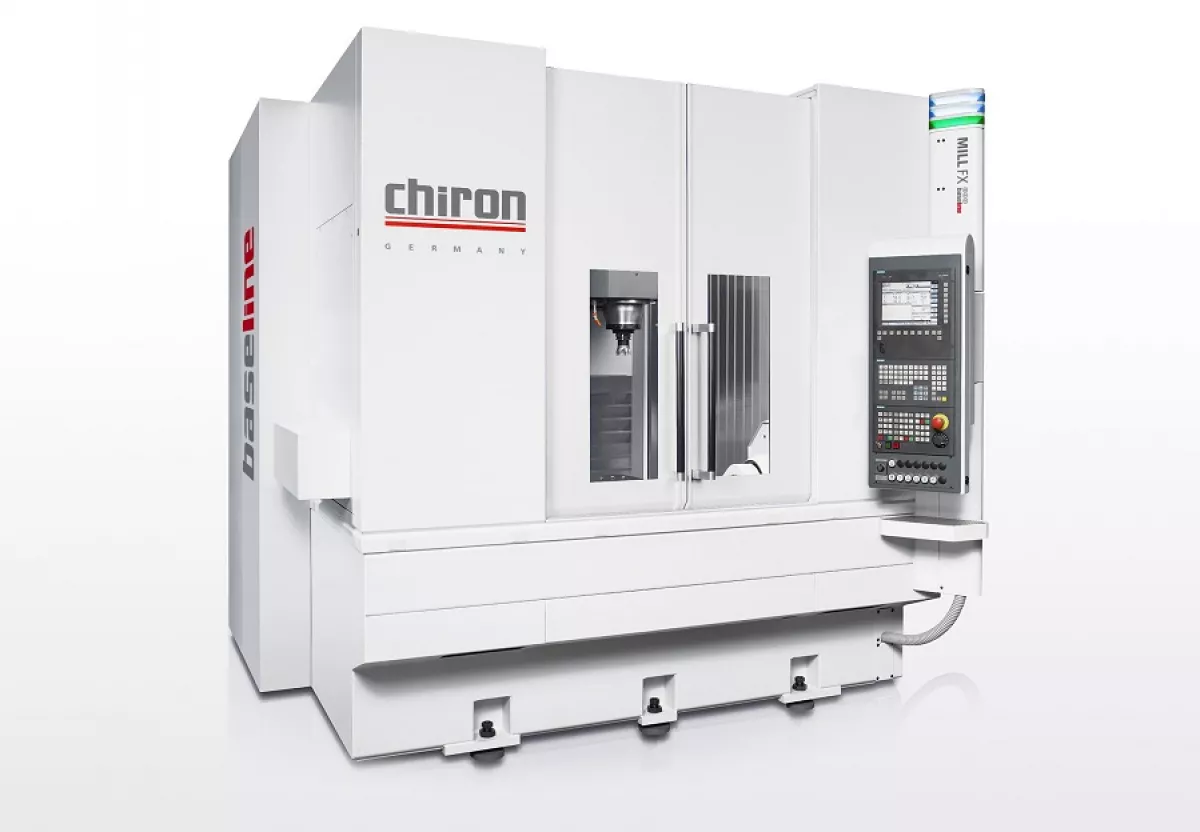

Chiron MILL 800 five axis baseline

5-Achs Bearbeitungszentrum (Neumaschine)

Das große Bearbeitungszentrum mit 5 simultan gesteuerten Achsen
Kraftvolles CNC-Fräsen und größtmögliche Zuverlässigkeit

Ein Bearbeitungszentrum MILL 800 five axis baseline bietet beste Voraussetzungen für eine hochproduktive Zerspanung und präzise Bearbeitungsergebnisse. Kraftvolles CNC Fräsen, hohe Stabilität und größtmögliche Zuverlässigkeit zeichnen die Werkzeugmaschinen dieser Baureihe aus, die zu den besten 5-Achs-Bearbeitungszentren ihrer Klasse gehören.

Wirtschaftlich und schnell

Ausgestattet ist dieses vorkonfigurierte Modell mit 5 simultan gesteuerten Achsen und dem bewährten CHIRON 2-Achs-Schwenkrundtisch CASD 280. Wahlweise ist diese CNC Maschine mit einer Steuerung von Siemens oder Heidenhain erhältlich.Mit ihr gelingen glänzende Oberflächen, feinste Strukturen, Nuten, Taschen, Passungen und Geometrien prozesssicher, wirtschaftlich und schnell.

Starke Leistung – die technischen Daten der MILL 800 five axis baseline:

  • Vertikal-Fahrständer-Prinzip
  • Kompakte Aufstellfläche (B 5.400 mm x T 2.700 mm)
  • Hohe Steifigkeit und thermische Stabilität
  • Höchste Präzision im Positionier- und Simultanbetrieb
  • Einfache Belademöglichkeit mittels Hebezeug (Kran, Stapler usw.)

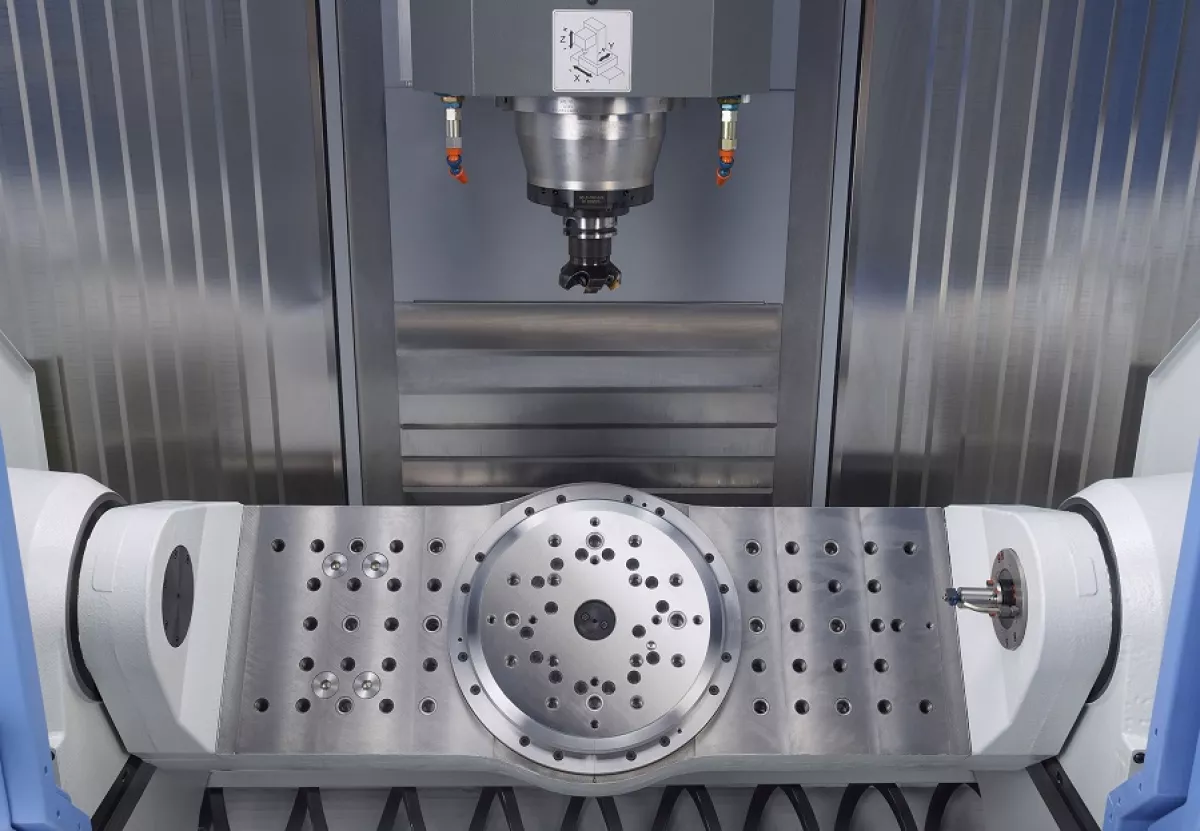

  • Integrierter CHIRON 2-Achs-Schwenkrundtisch mit direkten Messsystemen
  • 4. Achse mit Schwenkbereich bis ±120°
  • 5. Achse mit TORQUE-Antrieb
  • Vollgekapselter Arbeitsraum, Edelstahl-Abdeckungen
  • Ergonomisches Bedienkonzept und Beladekonzept
  • Servicefreundliche Zugänglichkeit zu allen Aggregaten
  • Wartungsarm und langlebig
  • Werkzeugmaschinenbau „Designed and Made in Germany“

Artikelnr.92-000314
Hersteller Chiron
ModellMILL 800 five axis baseline
Typ5-Achs Bearbeitungszentrum
ZustandNeumaschine
SteuerungSiemens 840 Dsl
Baujahr2022
Verfügbarkeit:6 Wochen



Technische Daten

Drehzahl 12.000 U/min
Leistung 31,2 kW
Drehmoment 180 Nm
Werkzeugaufnahme HSK-A 63
Werkzeugmagazin 40 Stationen
Werkzeugwechselzeit 1,5 sek
Verfahrweg X 800 mm
Verfahrweg Y 630 mm
Verfahrweg Z 550 mm
Schwenkwinkel +/- 120°
Wiederholgenauigkeit +/-5''
Drehzahl 50 U/min
Schwenkwinkel 360°
Wiederholgenauigkeit +/-5''
Antrieb Direktantrieb durch Torque-Motor
Drehzahl [U/min] 200
Eilgang in X/Y/Z 60 m/min
Beschleunigung in X/Y/Z 5 m/sek²
Werkstückabmessungen 940 x 430 mm
Tischbelastung 320 kg
Schwingdurchmesser 780 mm

Ausstattung

  • Späneförderer
  • Kühlmittelversorgung
  • Papierbandfilter
  • Direktes Wegmesssystem
  • Werkstückvermessung
  • Werkzeugvermessung
  • Kühlmittelhochdruck (IKZ)
