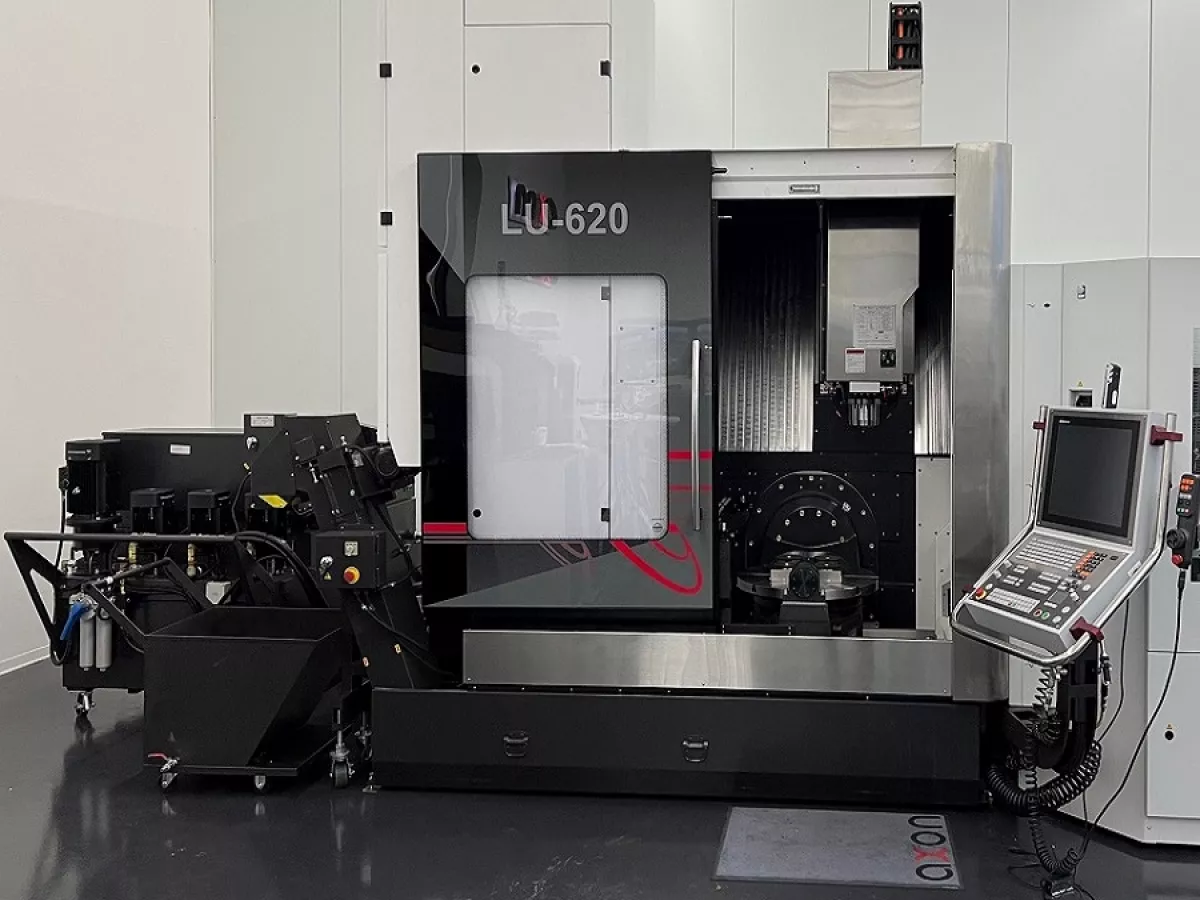

| Artikelnr. | 92-000465 |
|---|---|
| Hersteller | Axon |
| Modell | LU-620 |
| Typ | 5-Achs Bearbeitungszentrum |
| Zustand | Neumaschine |
| Steuerung | Heidenhain TNC 640 |
| Baujahr | 2023 |
| Verfügbarkeit: | nach Absprache |
Leider verkauft
Diese Maschine ist aktuell leider nicht mehr verfügbar. Sie können uns dennoch gerne eine Anfrage senden. Falls sich eine ähnliche Maschine im Zulauf befindet geben wir Ihnen gerne bescheid.
Technische Daten
| Spindel | Direktantrieb |
|---|---|
| Drehzahl | 15.000 U/min |
| Leistung | 34 kW |
| Drehmoment | 180 Nm |
| Werkzeugaufnahme | SK 40 |
| Werkzeugwechsler | 60 Stationen |
| Verfahrweg X | 620 mm |
|---|---|
| Verfahrweg Y | 520 mm |
| Verfahrweg Z | 460 mm |
| Dreh-/ Schwenktisch | D= 650 mm (5-Achs simultanfähig) |
| Tischbelastung | 300 kg |
| C-Achse | Auflösung 0,001 Grad |
| Eilgang X/Y/Z | 36 m/min |
|---|---|
| Drehzahl max. B - Achse | 25 U/min |
| Drehzahl max. C - Achse | 25 U/min |
| Spänemanagement | Späneförderer |
|---|---|
| Kühlmittelversorgung | Innere Kühlmittelversorgung 40 bar |
| Kühlmittelreinigung | Papierbandfilter |
| Luftzufuhr | Blasluft durch die Spindel |
| Werkstückvermessung | Renishaw OMP 40 |
| Werkzeugvermessung | Renishaw NC4 Laser Brücke |
| Wegmesssystem | Direkt in alle 5 Achsen |
| Kinematikvermessung | Kinematic Opt |
| Vorbereitung | Vorbereitung für Automation, inkl. automatischer Türe und Medienzuführung durch den Tisch |
Ausstattung
- Späneförderer
- Kühlmittelversorgung
- Papierbandfilter
- Ölnebelabscheider
- Direktes Wegmesssystem
- KinematicsOpt
- Luft durch Spindel
- 5-Achs simultanfähig
- Elektronisches Handrad
- Werkstückvermessung
- Werkzeugvermessung
- Kühlmittelhochdruck (IKZ)
