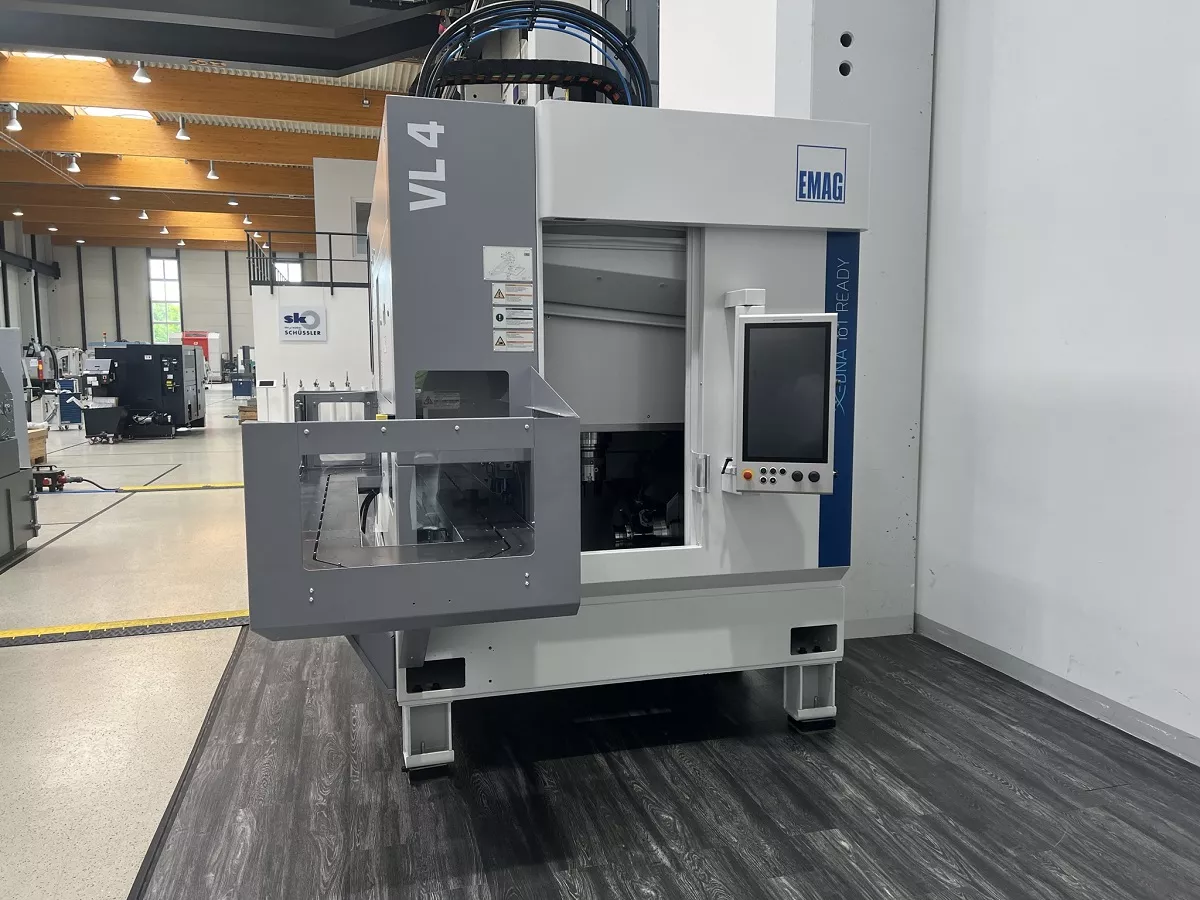

EMAG VL 4

CNC Vertikaldrehmaschine (Vorführmaschine)

VL 4 – Vertikale Drehmaschinen für die Bearbeitung von Bauteilen mit einem Maximaldurchmesser von 200 mm

Automatisierte Bearbeitung von Futterteilen mit geringstem Rüstaufwand für die Klein-, Mittel- und Großserienproduktion. Dies zeichnet alle Maschinen der Baureihen VL 2 bis VL 8 aus. Das vertikale Drehzentrum VL 4 hat ein Spannfutterdurchmesser 250 mm. Damit lassen sich Werkstücke mit einem Maximaldurchmesser von 200 mm und einer Maximalhöhe von 200 mm bearbeiten.

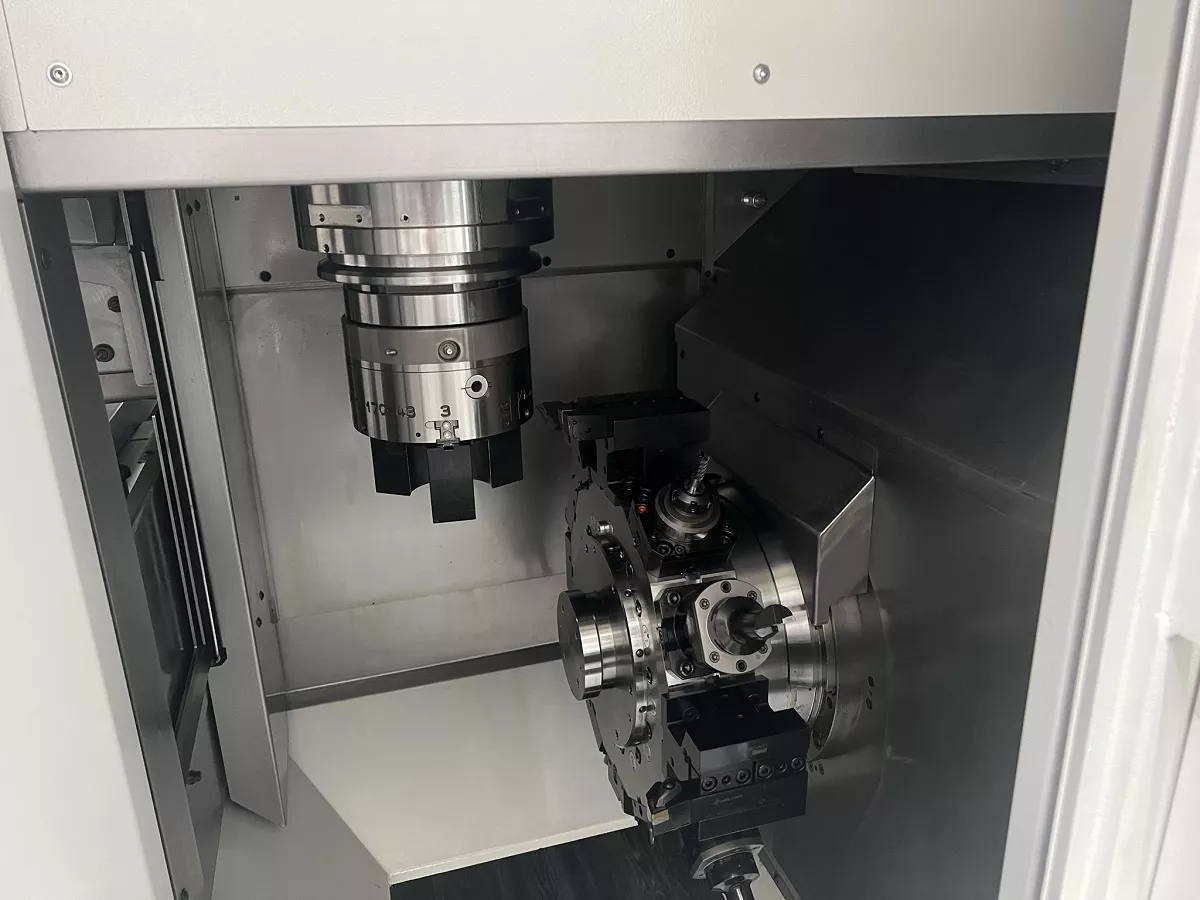

Die Grundmaschine VL 4 ist eine dreiachsige vertikale Drehmaschine und besticht durch ihre Konstruktion: Die Basis ist der Maschinengrundkörper aus Polymerbeton MINERALIT, an dem vorderseitig die Arbeitsspindel angebracht ist. Über einen Kreuzschlitten werden die Bewegungen in den Achsen X und Z ausgeführt. Der Revolver ist unterhalb der Arbeitsspindel angebracht und nimmt bis zu zwölf Dreh- bzw. angetriebene Halter auf. Die Maschinen der VL-Baureihe lassen sich zudem mit einer optionalen Y-Achse ausrüsten.

Artikelnr.92-000440
Hersteller EMAG
ModellVL 4
TypCNC Vertikaldrehmaschine
ZustandVorführmaschine

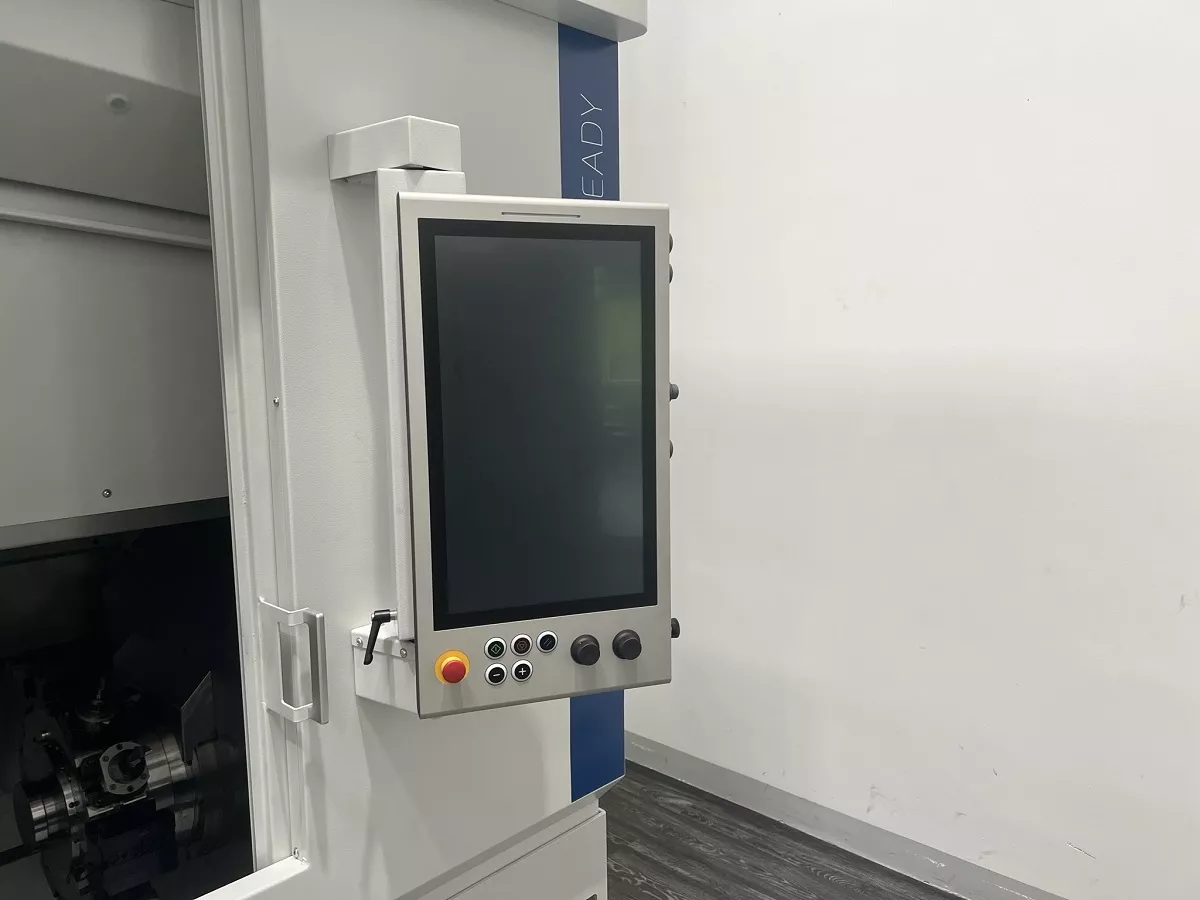

SteuerungFanuc 31iB
Baujahr2022
Verfügbarkeit:sofort



Technische Daten

Technologie Motorspindel
Drehzahl 4.500 U/min
Leistung ca. 22,7 kW
Power 256 Nm
C-Achse 0,01°
Spannzylinder Vollspannzylinder
Mediendurchführung Kühlmittel durch Spindel
Technologie 12x Sternrevolver
Werkzeugaufnahme BMT 55
Werkzeugantrieb 6.000 U/min, 7,5 kW, 24 Nm
X-Achse 760 mm
Z-Achse 415 mm

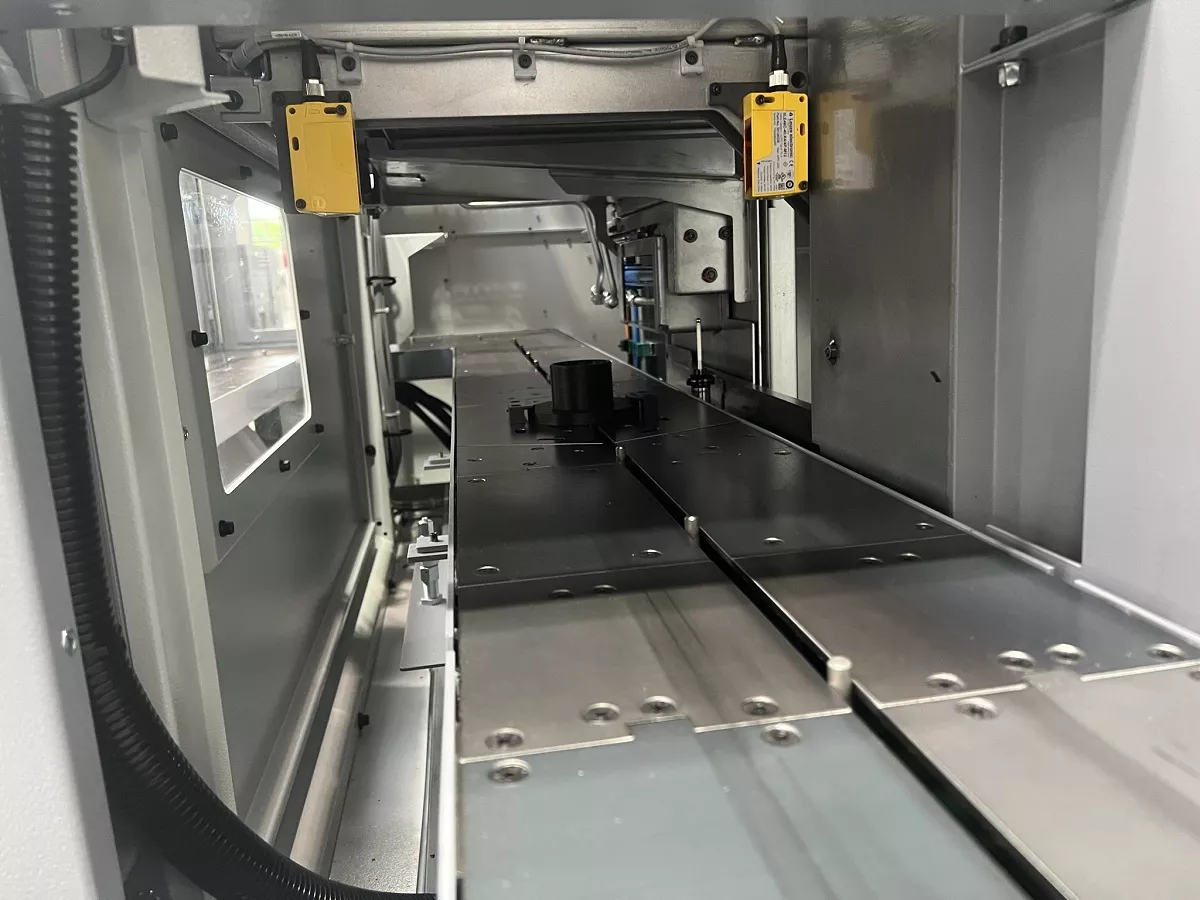

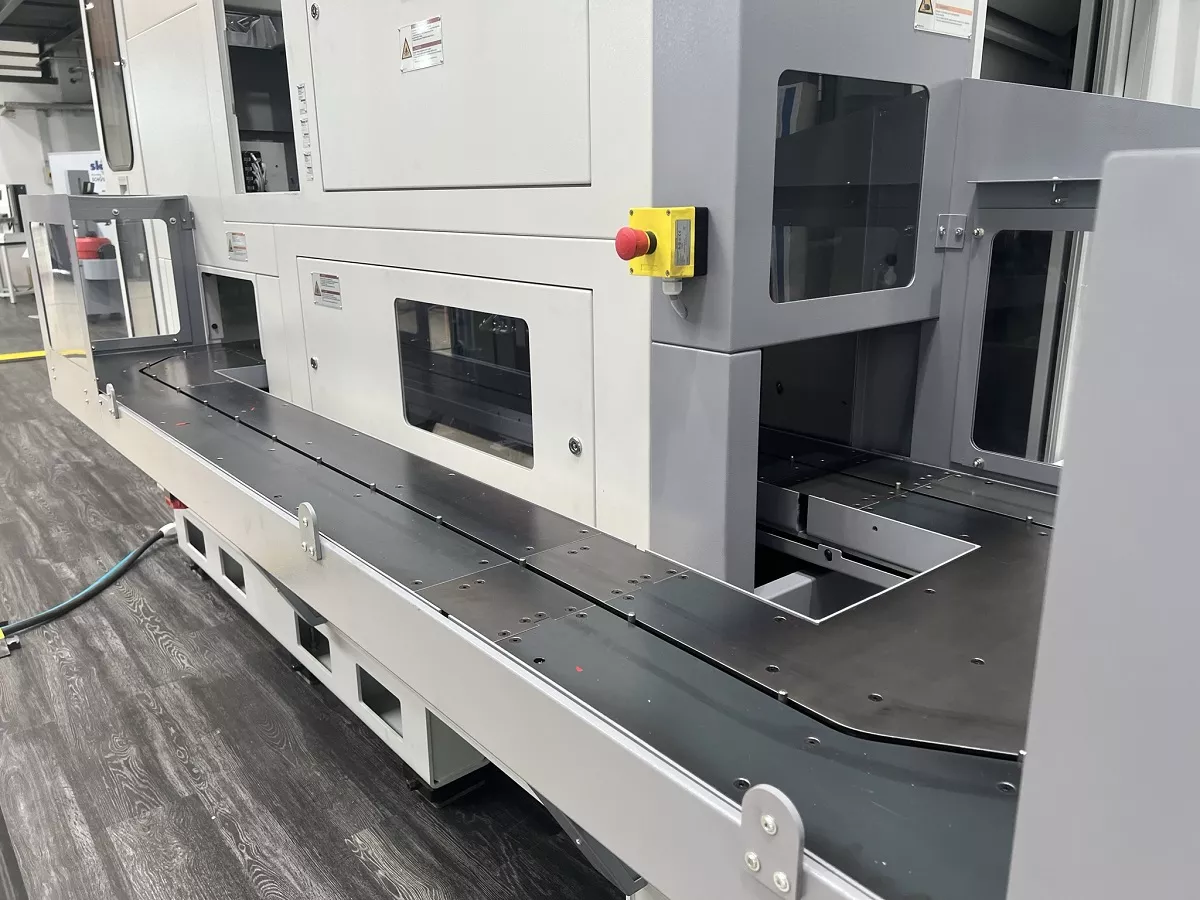

Technologie Schlepprahmenband / Pick-up
Werkstückmenge (max. ) 20 Stück
Werkstückhöhe (max.) 200 mm
Werkstückgewicht (max.) 20 kg
Futter-ø (max.) 2.500 mm
Umlauf-ø (max.) 280 mm
Werkstück-ø (max.) 200 mm
Werkstückhöhe (max.) 200 mm
Späneentsorgung Scharnierbandspäneförderer
Kühlmittelversorgung Kühlmittelpumpe, 15 bar
Werkstückvermessung Messtaster
Emulsionsnebelabscheider Mechanisch

Ausstattung

  • Werkzeugantrieb im Revolver
  • Späneförderer
  • Kühlmittelversorgung
  • Ölnebelabscheider
  • Luft durch Spindel
  • Werkstückvermessung
  • Werkzeugvermessung
