INDEX R200

  1. Maschinen
  2. Drehmaschinen
  3. INDEX R200

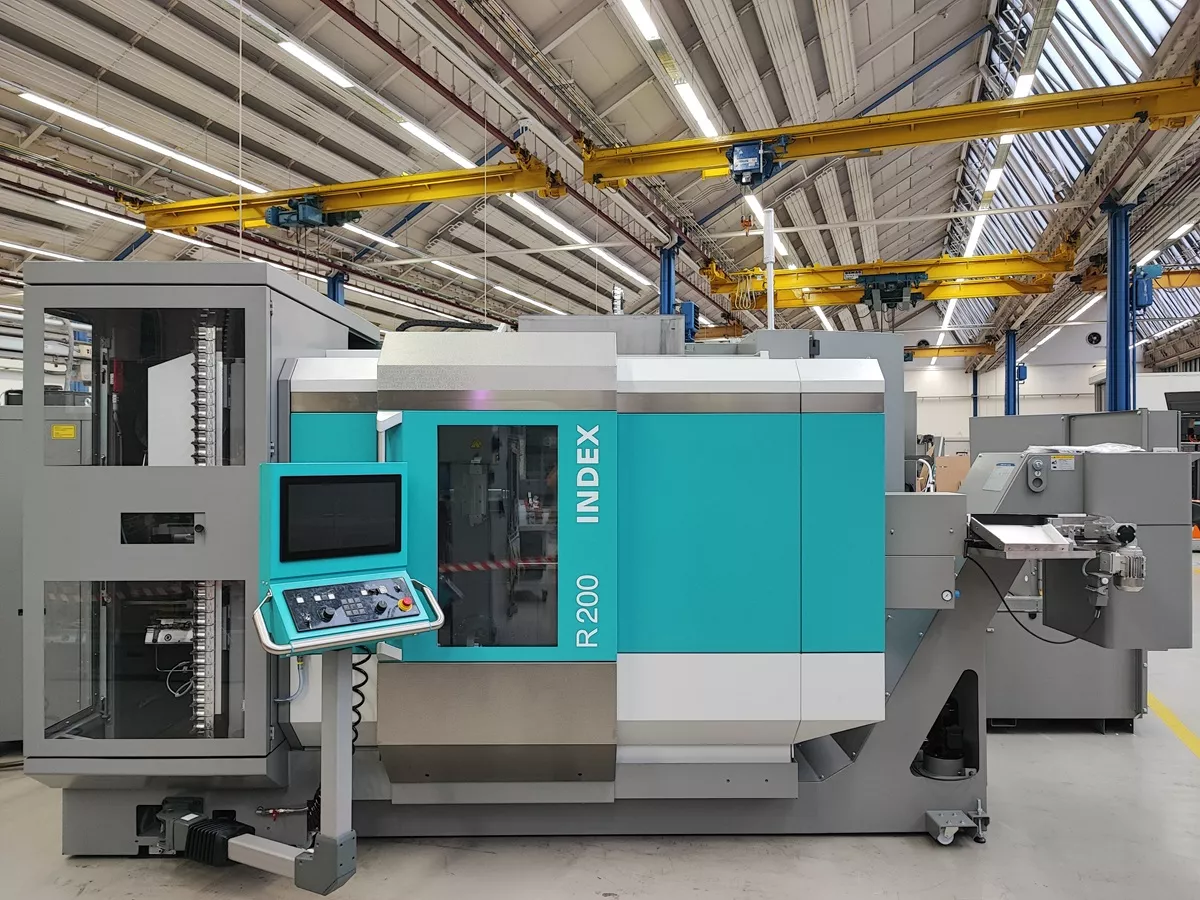

  • INDEX R200 - Baujahr: Retrofit Bild-1

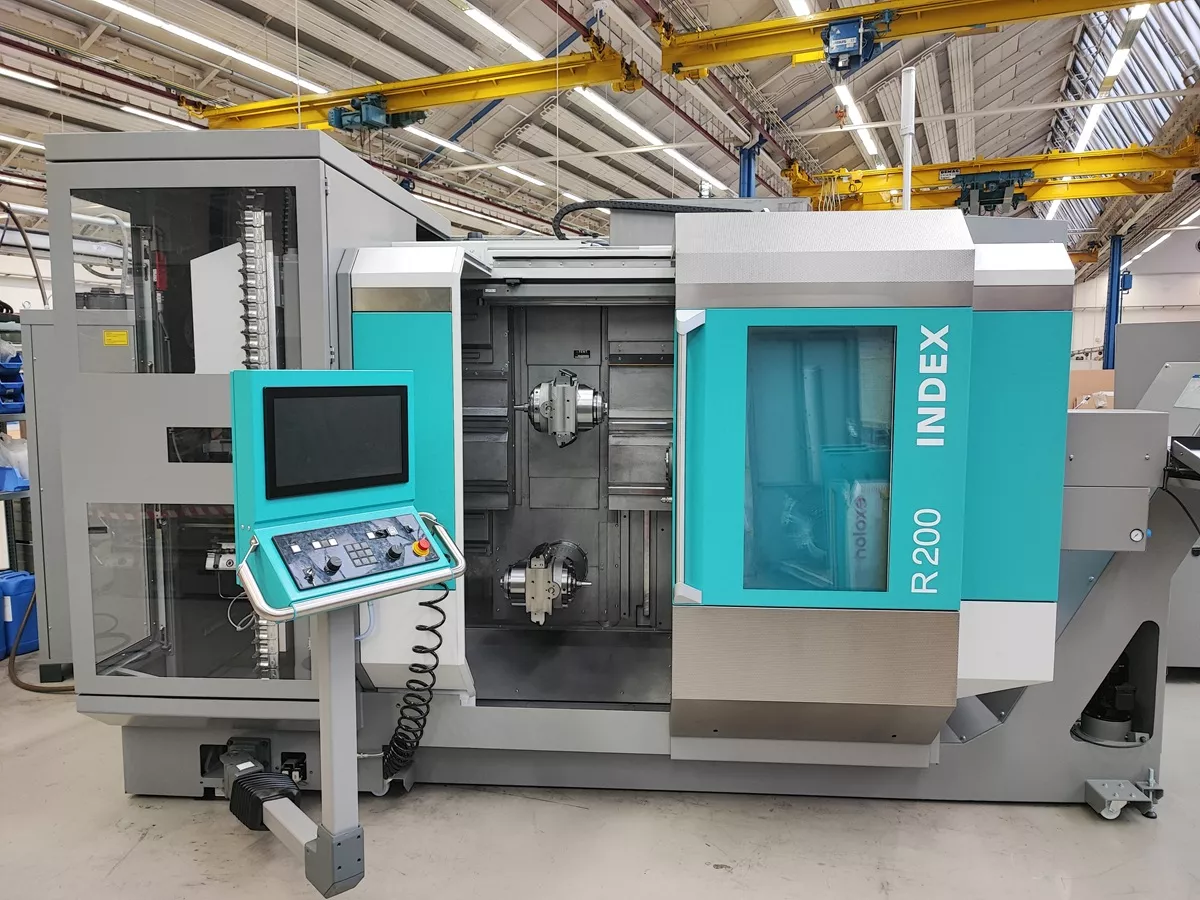

  • INDEX R200 - Baujahr: Retrofit Bild-2

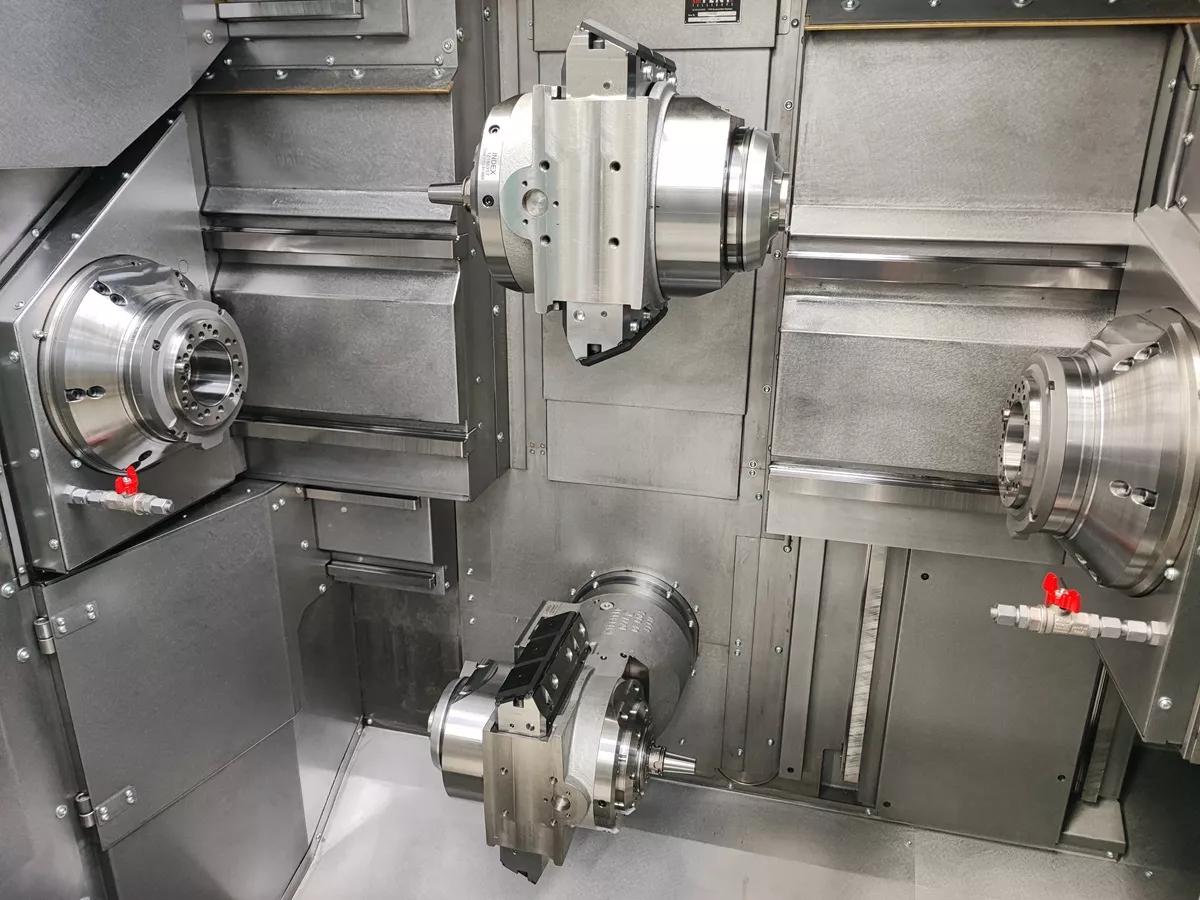

  • INDEX R200 - Baujahr: Retrofit Bild-3

    • INDEX R200

    CNC Dreh-/Fräszentrum (Gebrauchtmaschine)


    Artikelnr.92-000615
    Hersteller INDEX
    ModellR200
    TypCNC Dreh-/Fräszentrum
    ZustandGebrauchtmaschine
    SteuerungSiemens 840D SolutionLine
    BaujahrRetrofit
    Verfügbarkeit:sofort


    ...
    René Schmidt

    Technisches Datenblatt
    Teilen

    Technische Daten

    Spannfutterdurchmesser 175 mm
    Leistung (100% / 40% ED) 20 / 24 kW
    Drehmoment (100% / 40% ED) 135 / 190 Nm
    C-Achse Auflösung 0,001 Grad
    Stangendurchlass HS 65 mm
    Stangendurchlass GS 65 mm
    Technologie Motorspindel
    Drehzahl 5.000 U/min
    Leistung max. 35,5 kW
    Drehmoment max. 170 Nm
    C-Achse 0,001°
    Z-Achse 390 mm
    Stangendurchlass 65 mm
    Spannzylinder Hohlspannzylinder
    Spannmittel Hainbuch Spanntop Kombi Axfix Größe 65
    Technologie Motorspindel
    Drehzahl 5.000 U/min
    Leistung max. 35,5 kW
    Drehmoment max. 170 Nm
    C-Achse 0,001°
    X-Achse 600 mm
    Z-Achse 390 mm
    Stangendurchlass 65 mm
    Spannmittel Hainbuch Spanntop Kombi Axfix Größe 65
    Technologie Motorfrässpindel
    Werkzeugantrieb 18.000 U/min
    Werkzeugwechsler mit Kettenmagazin 80 Plätze
    Werkzeugaufnahme HSK-T40
    Werkzeugstationen 2 x 3 VDI25 für feststehende Werkzeughalter
    Technologie Motorfrässpindel
    Drehzahl 18.000 U/min
    Werkzeugaufnahme HSK-T40
    Werkzeugstationen 2 x 3 VDI25 für feststehende Werkzeughalter
    Spänemanagement Scharnierband-Späneförderer
    Kühlmittelmanagement Kühlmittelanlage mit 8, 20 und 80bar
    Teileabfuhr Portalabnehmer mit Transportband
    Spindelkühlung Kühlaggregat zur Kühlung der Spindeln und des Schaltschranks

    Ausstattung

    • Y-Achse
    • Gegenspindel
    • Werkzeugantrieb im Revolver
    • Späneförderer
    • Kühlmittelversorgung
    • Teileabfuhrband
    • Spindelkühlung
    • B-Achse
