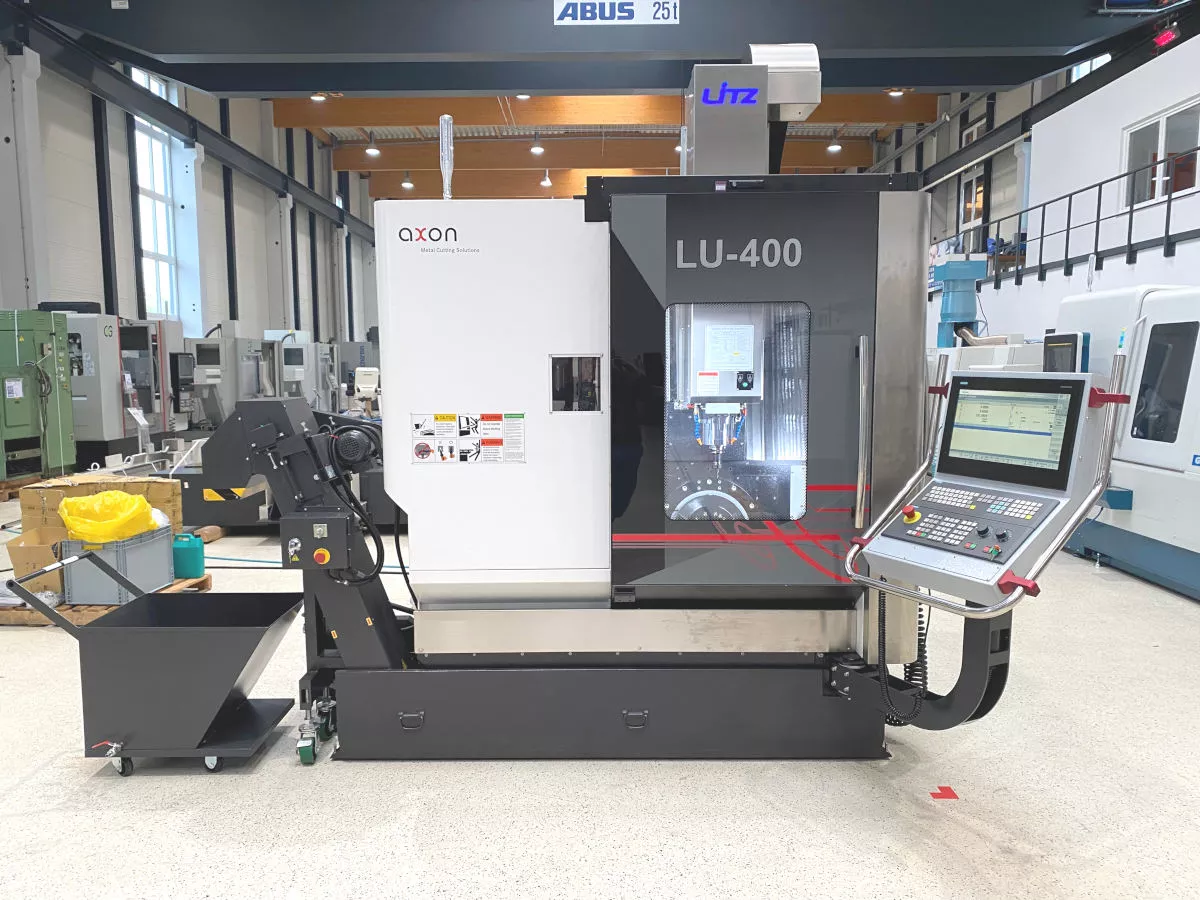

Axon LU-400

5-Achs Bearbeitungszentrum (VORFÜHRMASCHINE)

Die LU 400 ist ein kompaktes aber extrem leistungsfähiges 5-Achsen Bearbeitungszentrum in Vollausstattung mit einer Automation von Zeroclamp die sowohl Paletten als auch Werkstücke automatisch beladen werden kann.


Artikelnr.92-000447
Hersteller Axon
ModellLU-400
Typ5-Achs Bearbeitungszentrum
ZustandVORFÜHRMASCHINE
SteuerungSiemens 840 D
Baujahr2022
Verfügbarkeit:sofort



Technische Daten

Spindel Direktantrieb
Drehzahl 15.000 U/min
Leistung 16 kW
Drehmoment 80 Nm
Werkzeugaufnahme BT 40
Werkzeugwechsler 48 Stationen
Verfahrweg X 400 mm
Verfahrweg Y 350 mm
Verfahrweg Z 350 mm
Dreh-/ Schwenktisch D= 450 mm
B-Achse +60 / -110 Grad
C-Achse Auflösung 0,001 Grad
Drehzahl Rundtisch 25 U/min
Tischbelastung 250 kg
Werkzeugmagazin 48 Werkzeuge
Eilgang 48 m/min
Beschleunigung 6,5 m/min²
Aufstellmaße 3.200 x 2.200 x 3.000 mm
Maschinengewicht 6.800 kg

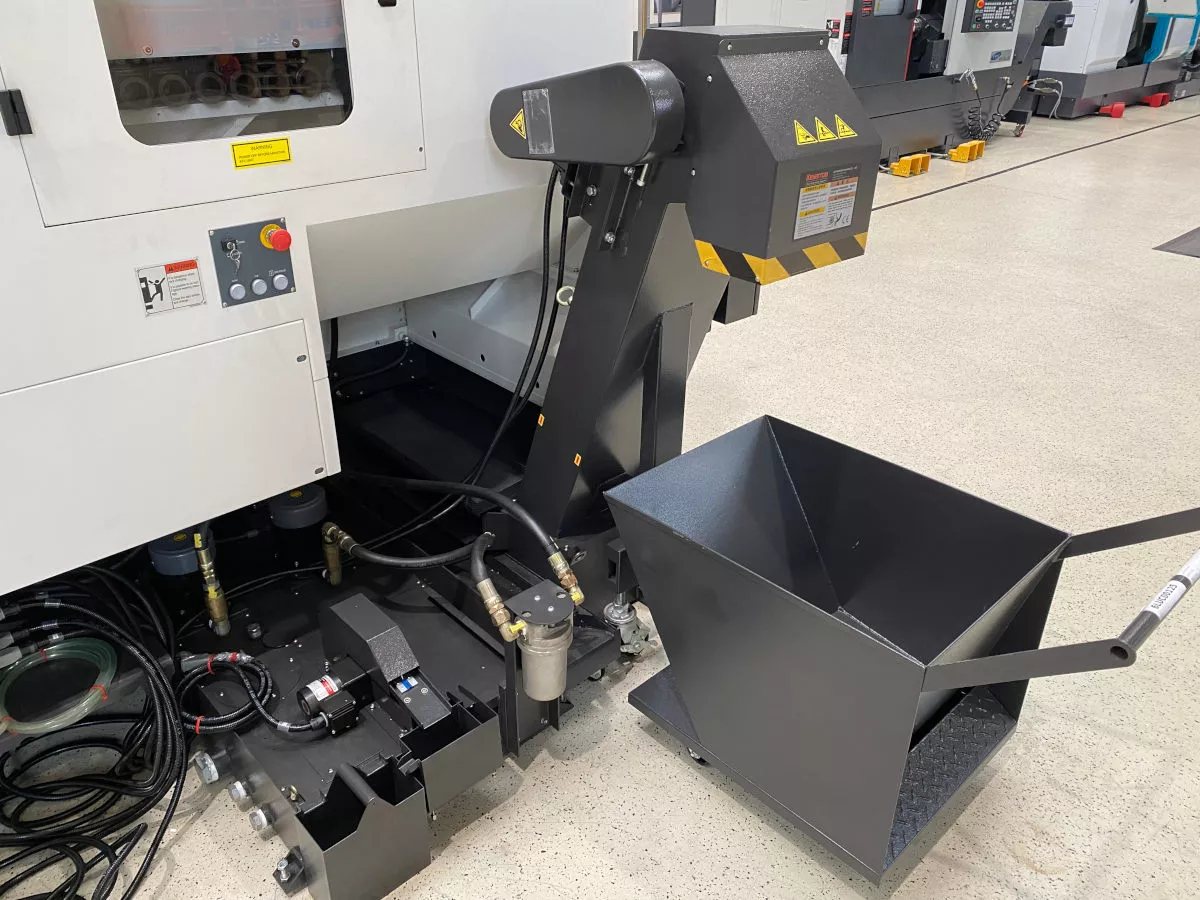

Spänemanagement Späneförderer
Messsystem Direkt (Linearmaßstäbe)
Kinematikvermessung Heidenhain KinematicsOpt
Werkstückvermessung Messtaster

Ausstattung

  • Späneförderer
  • Kühlmittelversorgung
  • Direktes Wegmesssystem
  • KinematicsOpt
  • Luft durch Spindel
  • 5-Achs simultanfähig
  • Elektronisches Handrad
  • Werkstückvermessung
  • Kühlmittelhochdruck (IKZ)
